Parameter
规格参数
类型 | 型号 | 电压(V) | 绝缘等级 | 噪音(dB) | 防护等级 | 效率(%) | 工作环境(°C) | 绝缘电阻(MΩ) |
BELT DRIVE BLDC | YCDC | DC310 | F | 12000RPM≤65 | IP100 | ≥75 | -5~45 | ≥200 |
BELT DRIVE CIM | YCCIM | 220 | F | 12000RPM≤65 | IP100 | ≥75 | -5~45 | ≥200 |
型号 | 洗涤输出功率(W) | 脱水输出功率(W) | 洗涤转速(r/min) | 脱水转速(r/min) | 级数(A) | 洗涤转矩(N.m) | 脱水转矩(N.m) |
YCDC-350 | 55 | 350 | 520 | 1000-16800 | 0.78 | 1 | 0.2 |
YCDC-450 | 60 | 450 | 520 | 1000-16800 | 0.83 | 1.1 | 0.255 |
YCDC-580 | 70 | 580 | 520 | 1000-16800 | 0.87 | 1.28 | 0.33 |
YCDC-800 | 80 | 800 | 520 | 1000-16800 | 1.1 | 1.47 | 0.45 |
Particulars
产品详情

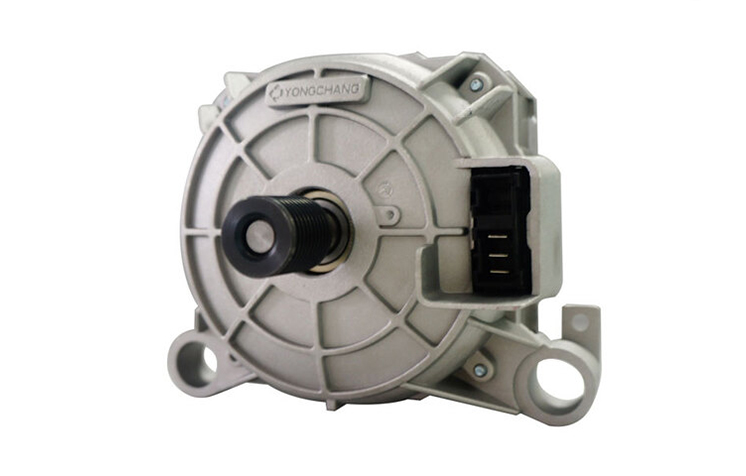

本产品是针对洗衣机设计,具有变频控制功能的洗衣机电机。
经过有限元分析优化设计定子冲片齿部磁密和轭部磁密趋于平衡电机整体效率75% 以上。冲片齿边采用偏心圆弧削弱磁槽转矩大大降低电机由于磁槽转矩引起的电机 噪音、振动。定子安装孔外侧采用凹槽定位槽,方便电机铁芯与端盖安装,同时提 高电机安装配合精度降低电机噪音。
转子磁钢通过模具注塑成型,有效保证转子外圆圆度,圆锥度,垂直度。本产品具 体功能为:通过UART通讯方式与主控电脑板通讯,接收主控电脑指令,实现洗衣 机的各样洗涤动作。
本产品同时也带有电压、电流检测,变频器保护功能。能实时反馈电机运行情况, 根据检测到的数据,可以对过流、短路等不良情况实时报错,停止电机运行,起到 保护作用。
